设备描述
GT5-12系列数控钢筋调直切断机是我公司在吸取国外先进技术的基础上，自主研发，全新设计的一款旋转式钢筋调直机，该机型具有运行平稳、速度快、加工精度高等优点，目前已经达到国际先进水平，广泛应用于国家基础建设各个领域。
产品参数
型号
牵引电机
单位
mm
数据
22
附注
变频电机
型号
调直电机
单位
KW
数据
18.5
附注
变频电机
型号
剪切伺服
单位
KW
数据
120
附注
بدون توضیح تکمیلی
型号
矫切速度
单位
KW
数据
120
附注
بدون توضیح تکمیلی
型号
齐头电机
单位
KW
数据
7.5
附注
بدون توضیح تکمیلی
型号
矫切钢筋直径
单位
m/min
数据
Φ5-Φ12
附注
δs≤HRB335
型号
矫切钢筋直径
单位
mm
数据
Φ5-Φ10
附注
δs≤HRB400
型号
矫切钢筋直径
单位
mm
数据
Φ5-Φ8
附注
δs≤HRB500
型号
矫切速度
单位
m/min
数据
70-130
附注
矫切直径Φ5-Φ7参考工作速度70-110米/min
型号
矫切速度
单位
m/min
数据
70-130
附注
矫切直径Φ8-Φ10参考工作速度80-130米/min
型号
矫切速度
单位
m/min
数据
70-130
附注
矫切直径Φ11-Φ12参考工作速度70-120米/min
型号
钢筋定尺长度
单位
m
数据
0.8-12
附注
亦可按用户需要加长
型号
钢筋定尺长度误差
单位
mm
数据
≤±1.5mm
附注
بدون توضیح تکمیلی
型号
矫直钢筋直线度
单位
mm/m
数据
≤±3mm/m
附注
بدون توضیح تکمیلی
型号
气路压力
单位
MPa
数据
≥0.7
附注
0.9立方/分
型号
主机外形尺寸
单位
mm
数据
3000×1000×2100
附注
بدون توضیح تکمیلی
生产线

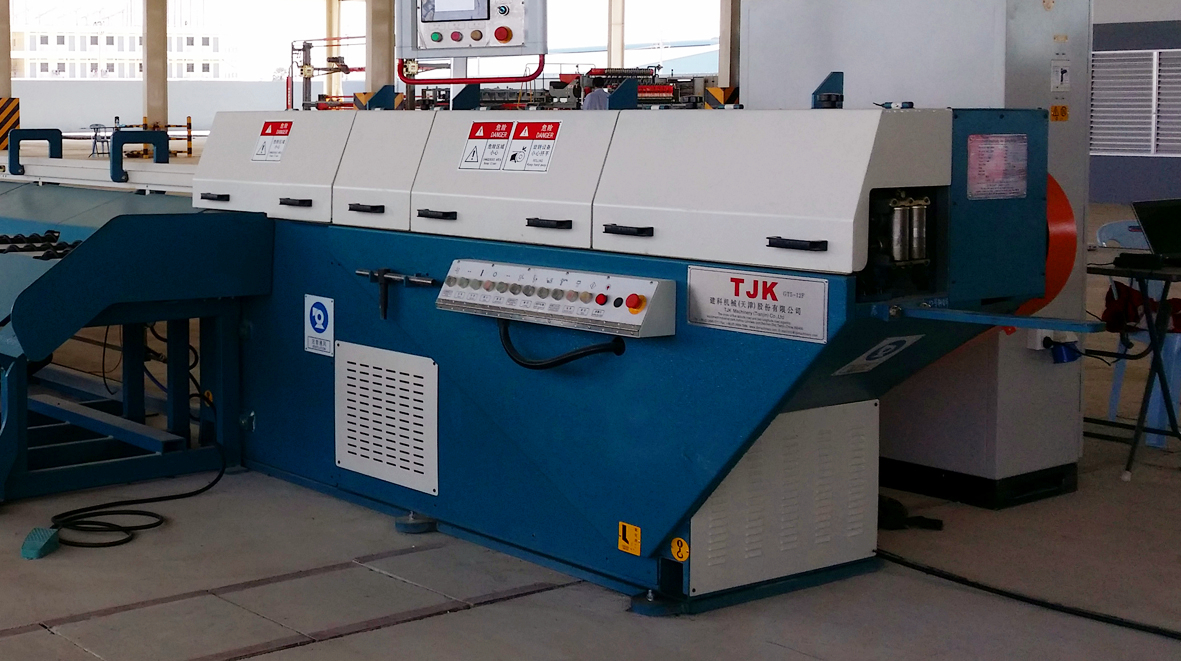

调直主机
由输送机构、调直机构和剪切机构、主机架等组成，主机主要完成盘条钢筋的输送、调直和剪切。整机采用防尘封闭式设计，操作安全，设备使用寿命极大延长。

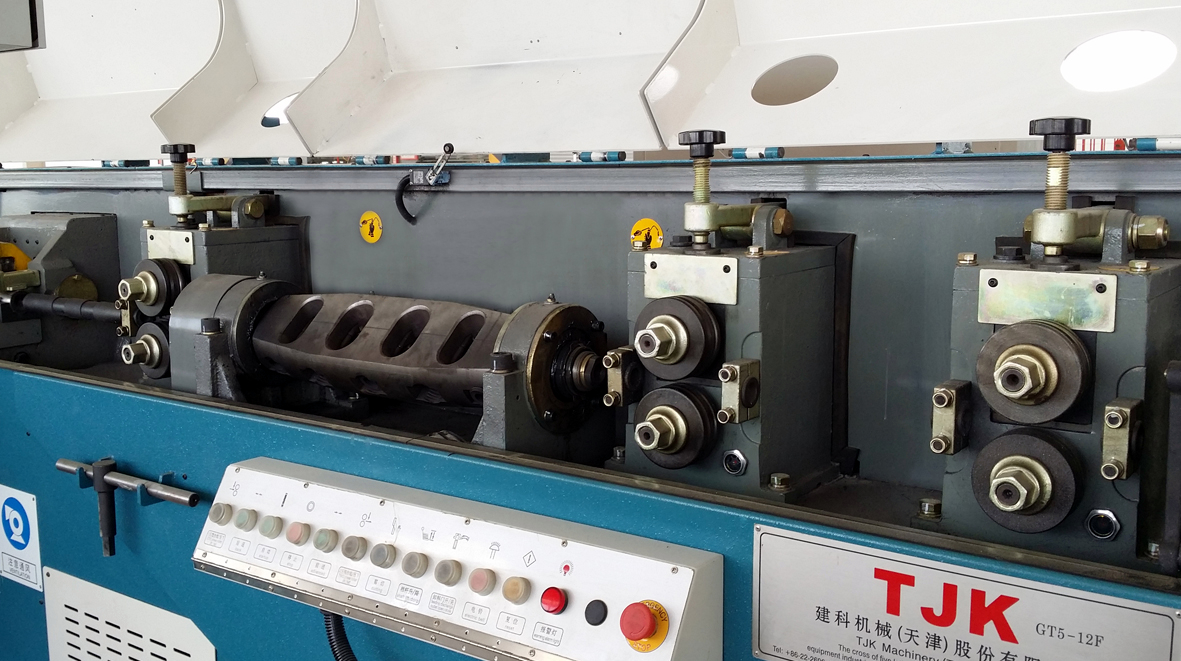

双变频调直、送进机构
调直不同的钢筋，可以通过调节调直与送进的配比关系，实现在调直剪切钢筋的同时，最大限度的保护钢筋表面质量，

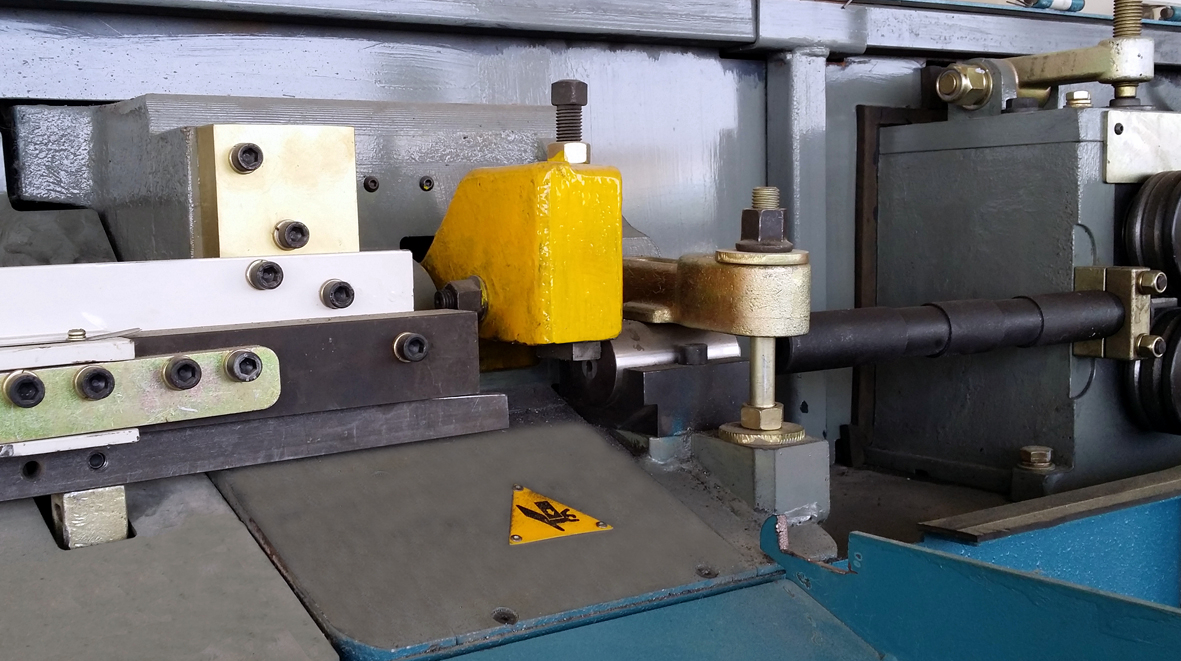

伺服剪切机构
该机构采用伺服剪切，使得加工的长度精度达到±1.5mm之内，牵引轮适合两种直径钢筋，且可多次使用。剪切刀可两面使用。

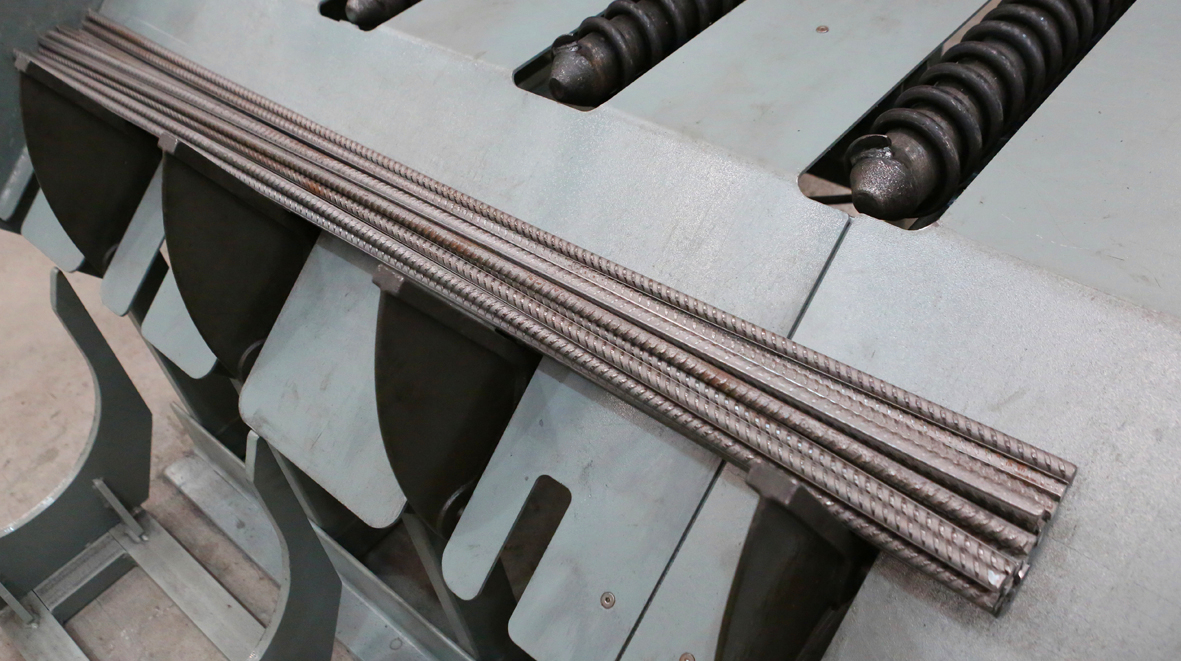

自动对齐卸料机构
该机构可使成品钢筋自动对齐到主机侧，料架带有二级缓冲机构，打包不需要停机，提高设备效率。
